- 휴대용 빙하 전기 전도도 측정기
휴대용 빙하 전기 전도도 측정기
- 위탁 개발 의뢰 : 극지 연구소 (KOPRI)

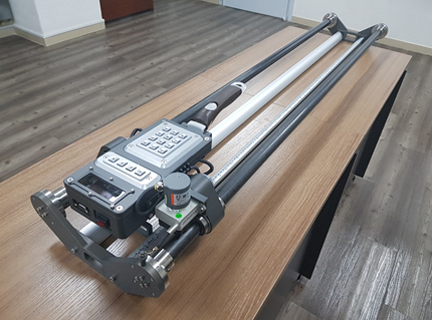

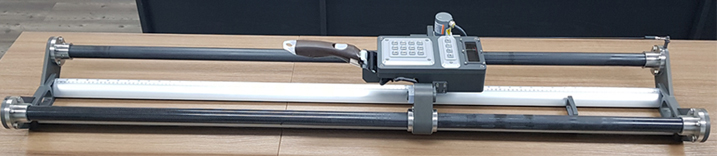

- 휴대용 남극 빙하 전기 전도도 측정기
- 남극 장보고 기지 적용
PECM
(Portable Electrical Conductivity Measurement)
| 항목 | 세부항목 | 사 양 |
| 외형 | 크기 | 1530 x 290 x 160 mm |
| 무게 | 10.45kg | |
| IP | IP65 (생활 방수) | |
| 전원 사양 |
소비전략 | 3.86W max |
| 사용시간 | 24Hr (배터리 구동時) | |
| 입력전원 | 리튬인산철베터리 26650(내부):3.2V/3200mAh x 3EA (Eerial)
12Vdc/2A 전원 아답터 (외부) |
|
| 충전방식 | 리튬인산철 베터리 충전회로 내장 | |
| 기본 사양 |
출력기능 | 500~1200 Vdc (5 Step:500V,800V,1000V, 1200V |
| 입력기능 | 빙하 고압 측정 : 0~1200 Vdc (24Bit) 빙하 전류 측정 : 0~60 uA (24Bit) 빙하 거리 측정 : 0~1.3m, (0.03mm resolution)(14Bit) 빙하 온도 측정 : -200~550℃,(with PT100)(15Bit) 보드 온도 측정 : -55~125℃ 베터리 전압 측정 : 0~12 Vdc (12Bit) |
|
| 제어기능 | 제어주기 : 2ms 제어방식 : Anti-windup 을 가지는PI Controller 를 이용한 고전압 출력 전압 Close-loop 제어 |
|
| 표시기능 | 4 x 20 Line OLED Display Module LED Bar Equalizer (G : 10 EA), System Status LED (R,G) Charger Status LED (R,G), Test LED (R,G) (R) Red, (G) Green, (B) Blue High Voltage On/Off LED (b) Buzzer |
|
| 통신기능 | Isolated RS-232 통신 (19200 Baud Rate) | |
| 저장기능 | 2Mbit 256kByte EEPROM | |
| 입력버튼 | 전원 On/Off 버튼, 화살효 Key Pad, 숫자 Key Pad | |
| 보호기능 | 전휴 제한 저항에 의한 고전압 모듈의 단락 방지 | |
| 사용 환경 |
운전환경 | 실회 극지 |
| 냉각방식 | 전폐 자냉형 | |
| 사용온도 | -40~80 ℃ | |
| 보관온도 | -40~80 ℃ |

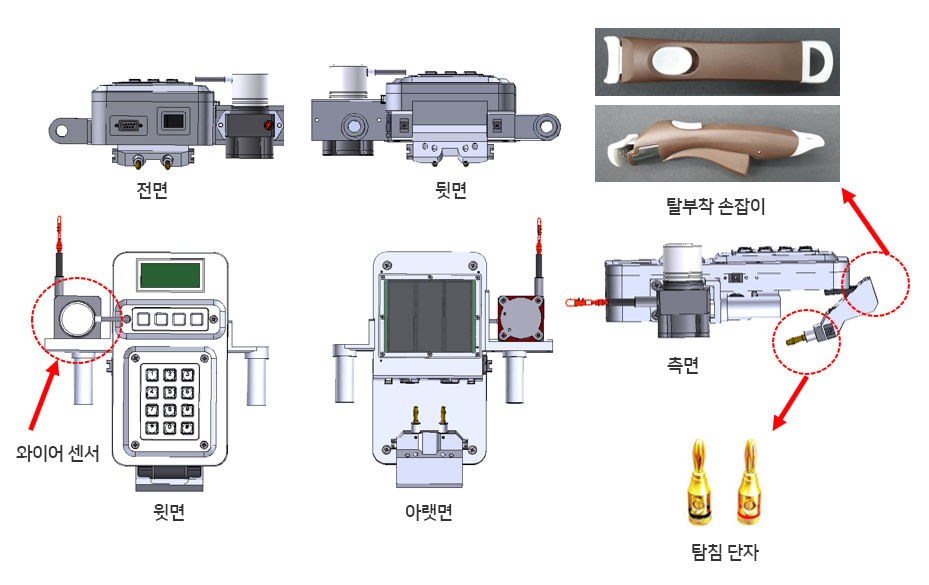

[제어기 본체 기구 디자인 특징]
IP65 급의 생활방수 설계로 내구성 강화
- 모든 기구 접합부 방수 실링 처리
- 모든 부품 방수제품 적용
(D-Sub 9 Pin 커넥터, 파워 스위치, 키패드, 와이어 센서)
탐침 단자와 탈부착 손잡이는 상용제품적용으로 부품 손상시 유지보수 편리
1200V 탐침 단자는 감전위험 및 물리적 보호를위해 본체 밑면으로 접혀 들어가는 구조
힌지 적용으로 감각적인 탐침 압력 조절 可

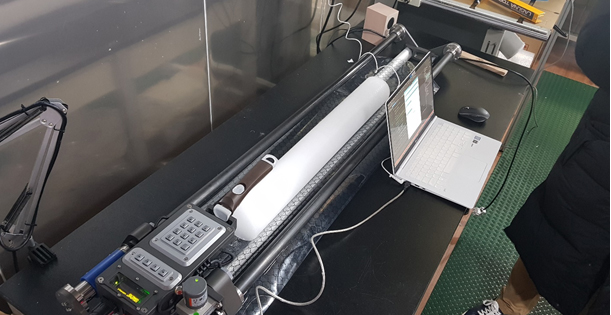

실제 빙하 측정 실험
[주요특징]
2인 1조가 아닌 1인이 단독으로 작업을 수행할 수 있도록 디자인 되었음
사용온도 -20°C 를 충족하고, IP65 급 생활방수 설계로 극한 지역의 실외 환경에 대한 제품 내구성 확보.
알루미늄 가공 및 카본 파이프 적용으로 휴대 이동시 기타 충격에 대한 제품 강인성 확보.
전기 전도도 측정기 + 온도 측정기 + 리튬 인산철 베터리 충전기를 통합함.
